高温胶带是耐高温胶带的俗称。大多在耐高温PET、特氟龙、PI聚酰亚胺塑料基材上涂布压敏胶制作成单面或者双面的胶粘带，耐温性能通常在120度到260度之间。【康利邦】硅胶胶水生产厂家研发的压敏胶适合胶带机涂布在电晕的PET/PI基材上，经过隧道炉在60-120℃温度下烘烤，胶水固化后收卷，再采用分条、模切成手机保护膜、绿胶带、金手指等产品。



胶带历史追溯到1928年在美国明尼苏达圣保罗，理查·德鲁发明了透明胶带。 胶带典型结构是在基材表面上涂有一层粘合剂（胶水固化层），可以使胶带粘住物品，因此基材和胶粘剂兼容的特性直接影响到胶带使用。现在在高温胶带生产厂家多选用可以涂布工艺的有机硅压敏胶。综合PET/PI硅胶材料耐高温透明等共同特性。





胶带是由基材和胶黏剂离型膜三部分组成。其中简单的单面胶带可只使用基材和胶粘剂两层结构。



高温胶带

高温胶带，即高温作业环境下使用的胶粘带。主要用于电子工业用途，耐温性能通常在120度到260度之间，常用于喷漆、烤漆皮革加工、涂装遮蔽和电子零件制程中固定、印刷电路板及高温处理遮蔽。高温胶带包括KAPTON高温胶带；铁氟龙高温胶带；高温美纹纸胶带；PET绿色高温胶带;高温双面胶等。



高温胶带压敏胶五大特性：

1、粘性可调；

2、耐高、低温性，产品长期使用耐温达260℃；

3、耐腐蚀性，不腐蚀PET/PI塑料基材；

4、低摩擦、耐磨损性；

5、抗湿性 高绝缘性；



高温胶带压敏胶可应用范围：



1、手机保护膜；

2、电子制程保护膜；

3、电工胶带、金手指、绿胶带等产品；

4、高温绝缘胶带；

5、其他应用。



PET胶带-硅胶胶带，



康利邦提供在电晕PET/PI塑料基材表面涂布有机硅压敏胶制备成耐高温胶带产品。具有高透明、低粘度、无雪花、耐高低温等特性。









聚酯薄膜（polyester）基材涂布耐高温胶水而成。



产品构成：



→ 聚酯薄膜（电晕、火焰或者等离子处理的PET塑料）



→ 有机硅压敏胶（KL-2010系列硅胶胶水）



物理参数：



项目 单位 规格值 测试方法 备注

颜色 绿色 目测

基材厚度 mm 0.025 ASTM D-3652 ±0.001mm

总厚度 mm 0.060 ASTM D-3652 ±0.002mm

钢板剥离力 N/25mm 5.0～7.5 ASTM D-3330

拉伸强度 N/25mm ≥115 ASTM D-3759

断裂伸长率 % ≥40 ASTM D-3759

耐温性 ℃/30min 180

耐温性 ℃/15min 250

长度 m 130

产品特点：



具有耐高温，柔软妥帖、再剥离无残胶等特性。



应用领域：



用于电子被动元件，陶瓷贴片电容（MLCC）工艺使用



储存条件及有效期：



1.产品储存于常温，20～80%RH环境中。



2.在生产日期后12个月内使用产品，可获得最好的使用性能。





聚酯PET AB双面胶带



AB双面胶是在聚酯薄膜的一面涂敷硅胶粘合剂（KL-2610/2620），另一面涂敷丙烯酸类粘合剂（OCA光学胶）的双面粘合胶带，



有耐温高、绝缘性良、易加工等特性。



性能优势：耐温-20度to +180度，硅橡胶专用双面胶带。



耐热性能优越、厚度较薄的聚酯薄膜为基材，具耐温高、服帖性佳。



胶带一面采用能较好粘结硅橡胶的硅酮类粘合剂，尤其适合贴合硅橡胶；



另一面采用对金属板、塑料板等粘附体发挥优良的粘合力的丙烯类粘合剂。



双面均有离型，具剥离轻，易加工冲型等优点。



绝缘性优良，绝缘等级达到H级

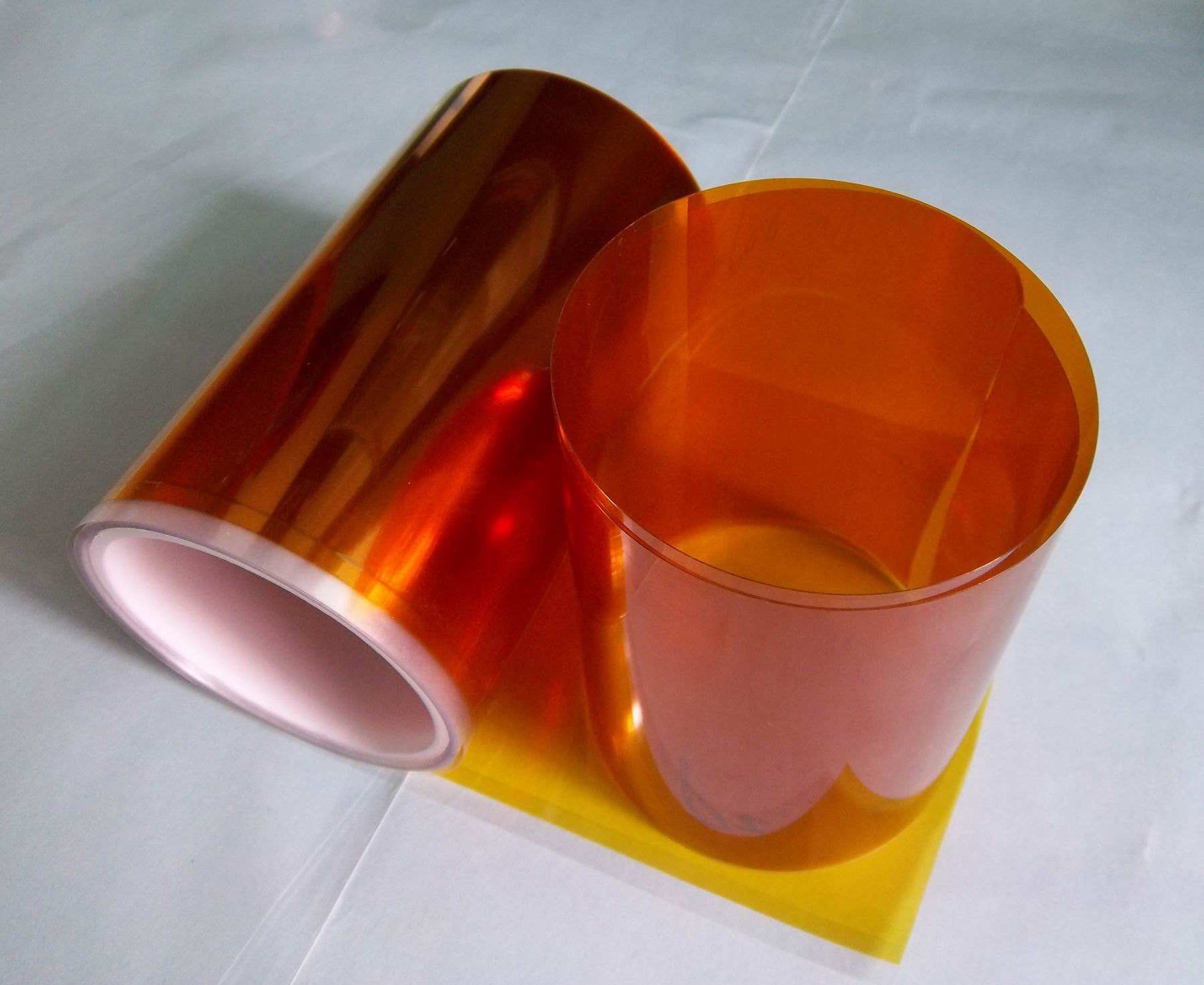

聚酰亚胺薄膜（Polyimide）基材涂布耐高温压敏胶而成。



产品构成：



→ 聚酰亚胺薄膜（电晕、火焰或者等离子处理的PI塑料）



→ 高性能混合压敏胶（KL-9310有机硅压敏胶）



物理参数：



项目 单位 规格 值测试方法 备注

颜色 琥珀色 目测

基材厚度 mm 0.025 ASTM D-3652 ±0.001mm

总厚度 mm 0.060 ASTM D-3652 ±0.002mm

钢板剥离力 N/25mm 8.0～12 ASTM D-3330

张力强度 N/25mm ≥115 ASTM D-3759

断裂伸长率 % ≥35 ASTM D-3759

耐电压 KV ≥5

耐温性 ℃/30min 180

长度 m 33 200

宽度 Mm 2~500

耐电解液 60度72小时不脱落，不退色，耐酸碱电解液



产品特点：



具有耐酸碱性强，高电气强度、耐高温、高黏着力、F级绝缘抗腐蚀、柔软服帖等特性。

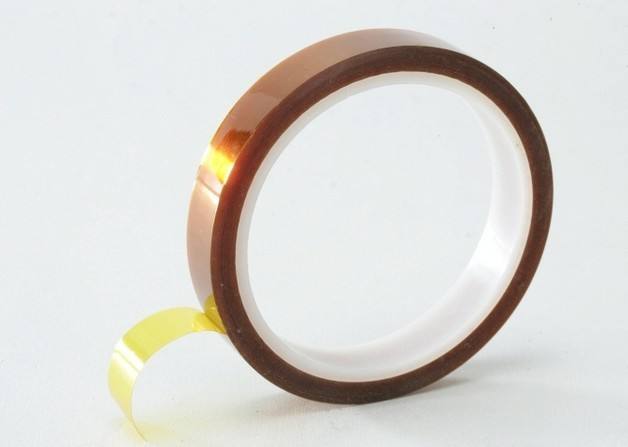

聚酰亚胺



聚酰亚胺胶带，又称Kapton胶带，是以聚酰亚胺薄膜为基材，采用进口有机硅压敏胶粘剂，具有耐高低温、耐酸碱、耐溶剂、电气绝缘（H级）、防辐射等性能。适用于电子线路板波峰焊锡遮蔽、保护金手指和高档电器绝缘、马达绝缘，以及锂电池正负及耳固定。
