当前位置：首页 » 康利邦资讯中心 » 康利邦公司动态 » 触摸屏全贴合胶新秀-----------有机硅LOCA光学胶

触摸屏全贴合胶新秀-----------有机硅LOCA光学胶

文章出处：责任编辑：作者：人气：-发表时间：2021-05-27 09:28:00【大中小】

触摸屏全贴合胶新秀————有机硅LOCA光学胶

有机硅LOCA光学胶

随着触摸屏电子产品市场的迅速壮大，以及人们对电子产品智能化、便捷化、人性化要求的不断提高，触摸屏作为一种直觉式输入接口，得到了广泛的应用。

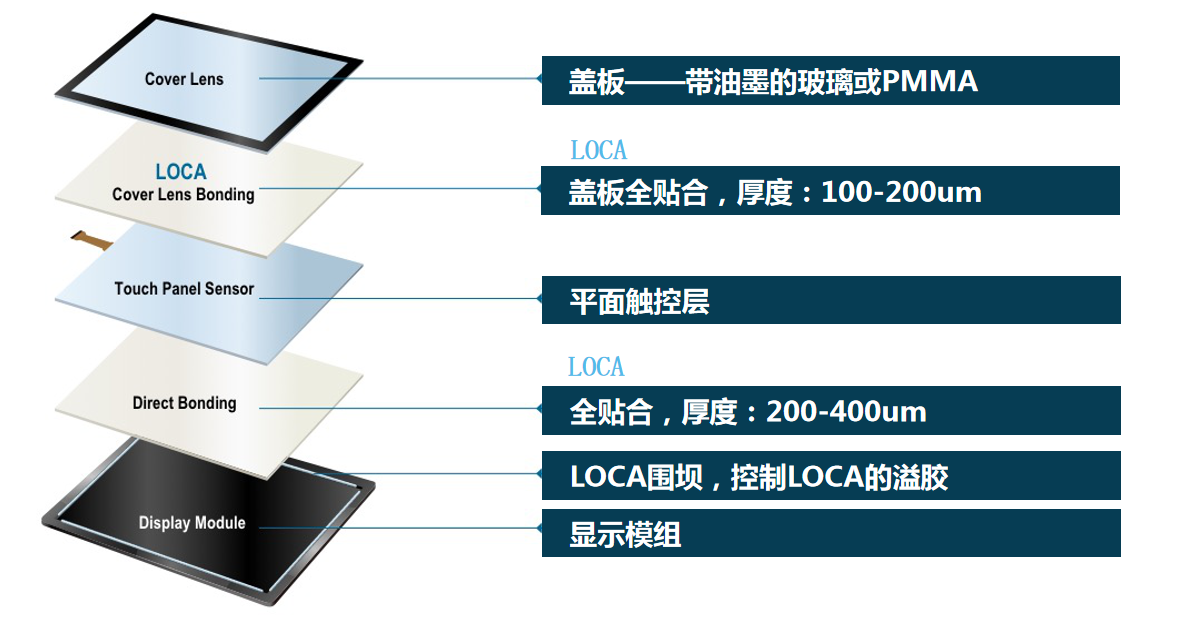

为了让触摸屏在外界强光下仍保持清晰画质，并达到更好的防尘防水效果和机械强度，触摸屏生产企业发明了全贴合工艺。UV固化的丙烯酸类液体光学胶水由于固化速度快，对基材的粘接性好，成为了全贴合工艺初始推广阶段的首选胶水，但随着触摸屏尺寸的增大和工业应用的推广，丙烯酸类液体光学胶水出现了易黄变、固化后尺寸收缩率过大及在黑边区难以完全固化等问题。

加成型有机硅LOCA光学胶可以长期于80℃使用而不黄变，固化后尺寸收缩率＜0.5% ，通过调节固化体系还可实现加温时快速固化。

康利邦自主研发热固化有机硅LOCA光学胶和UV固化有机硅LOCA光学胶

UV固化有机硅LOCA光学胶

一、热固化有机硅LOCA光学胶：

产品	KL-F811	KL-F813	KL-F845
外观	光学透明	光学透明	光学透明

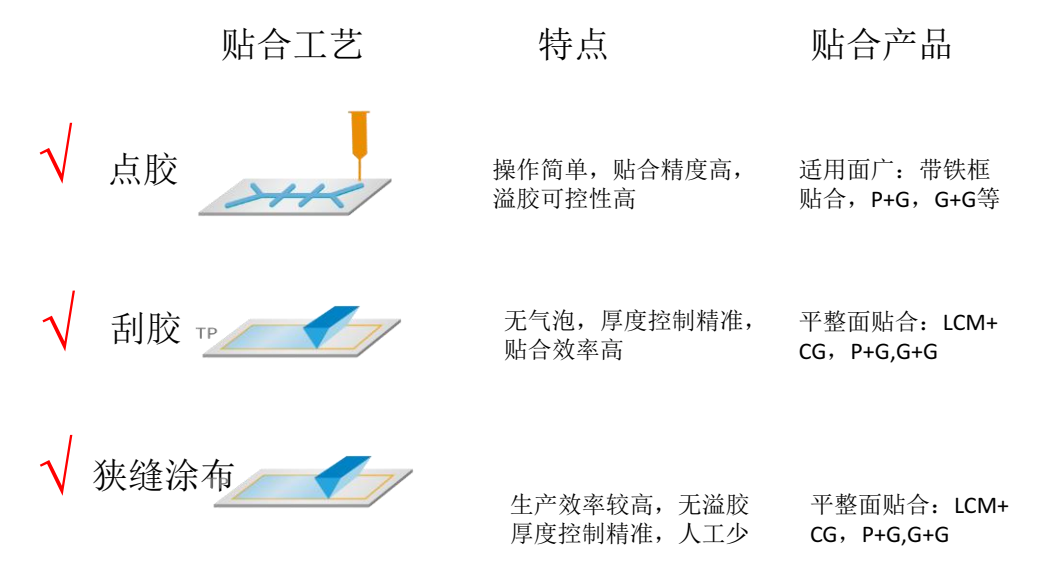

应用工艺	点胶	狭缝涂布/丝网印刷	钢网印刷
粘度（mpa.s）	A:1000	A:5500	A:45000
	B:1000	B:4800	B:43000
混合比例	1:1	1:1	1:1
操作时间/23℃（min）	70	90	90
80℃固化时间（min）	25	30	30
密度/23℃(g/cm3)	0.97	0.97	0.97
折射率	1.41	1.41	1.41
针入度（1/10mm）	180	160	140

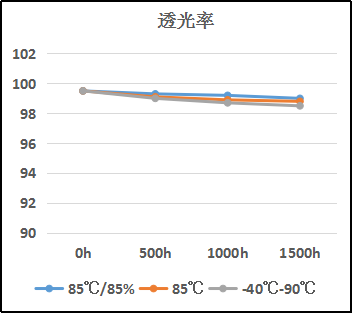

透光率（%）	＞99	＞99	＞99

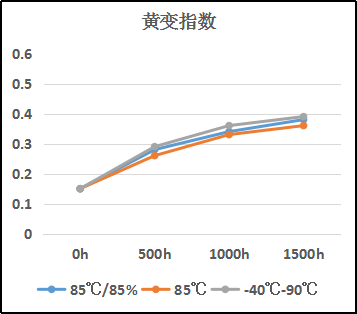

黄变指数（%）	＜0.2	＜0.2	＜0.2

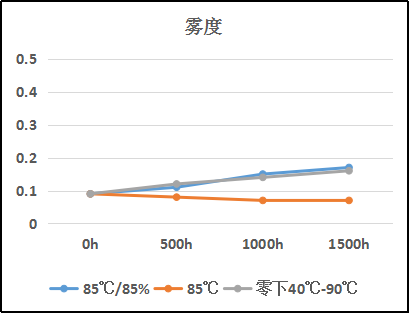

雾度（%）	＜0.2	＜0.2	＜0.2
体积收缩率（%）	＜0.1	＜0.1	＜0.1

热固化有机硅LOCA光学胶

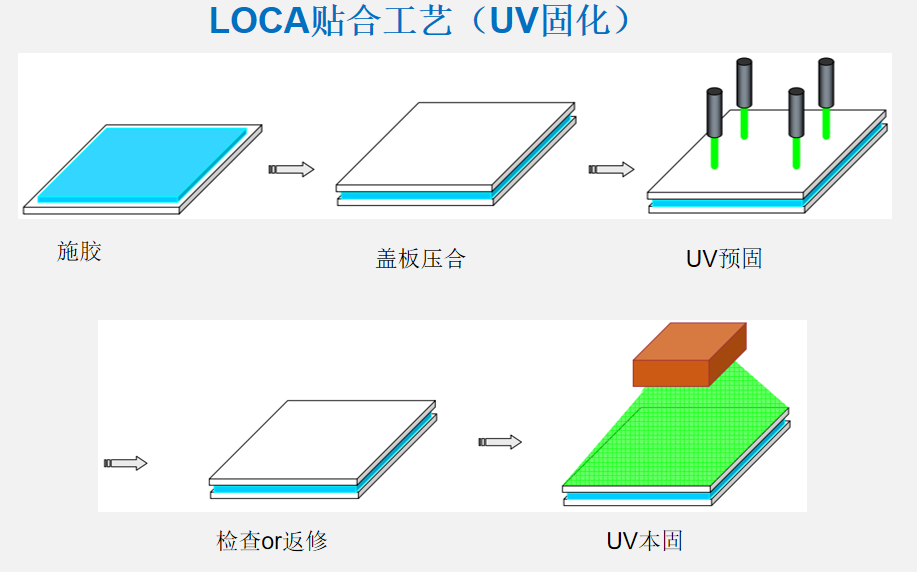

二、UV固化有机硅LOCA光学胶：

产品	UV-901	UV-903	UV-905
外观	光学透明	光学透明	光学透明
应用工艺	点胶	狭缝涂布/丝网印刷	钢网印刷
粘度	A:2000	A:5000	A:45000
	B:2000	B:4800	B:50000
混合比例	1:1	1:1	1:1
操作时间/23℃	＞24H	＞24H	＞24H
UV光波长（nm）	365	365	365
固化能量mj/cm2	2000	2000	2000
密度/23℃(g/cm3)	0.97	0.97	0.97
折射率	1.41	1.41	1.41
针入度(1/10mm)	150	150	140
透光率(%)	＞99	＞99	＞99
黄变指数	＜0.2	＜0.2	＜0.2
雾度（%）	＜0.2	＜0.2	＜0.2
体积收缩率（%）	＜0.1	＜0.1	＜0.1
